さまざまな種類のソーラー取り付けレールマウントは何ですか
Aug 25, 2025
ソーラー取り付けレールマウントは、ソーラーパネルの設置に不可欠なコンポーネントであり、パネルを固定し、日光への露出を最適化するためのフレームワークを提供します。屋上からオープングラウンドスペースまで、それぞれがさまざまなインストールシナリオに合わせて調整されたさまざまなタイプがあります。最も一般的なタイプの概要は次のとおりです。
1。マウントレールを修正しました
屋根に取り付けられた固定レール
タイルの屋根の場合：これらのレールは、SUS 304ステンレス鋼などの耐腐食性材料で作られた調整可能なフックを備えていることがよくあります。フックはタイルの下にスライドし、下にある垂木に取り付けられます。マウントレールは、これらのフックに固定されます。たとえば、長さ10フィートのレールは複数のソーラーパネルをサポートでき、各パネルはミッドクランプとエンドクランプを使用してレールに固定されています。このセットアップは、住宅用タイルの屋根に最適で、安定した耐候性のある設置を提供します。
金属屋根の場合：スタンディングシームの金属屋根の場合、クランプオンブラケットが使用されます。これらのブラケットは、掘削を必要とせずに立っている縫い目にスナップします。これは、屋根の完全性を維持するのに役立ちます。波形の金属屋根には、ネオプレンワッシャーを備えたねじ下ブラケットが採用されています。その後、レールがこれらのブラケットに取り付けられ、ソーラーパネルの安全なベースが作成されます。金属屋根の設置のコモンレールの長さは約8フィートで、さまざまな屋根のサイズに合わせて簡単にカスタマイズできます。
平らな屋根の場合：平らな屋根には、固定レールマウントの2つの主要なオプションがあります。バラストマウントは、コンクリートブロックを使用してレールを計量します。ブロックはグリッドパターンに配置され、レールはそれらに取り付けられています。この方法は浸透していないため、防水膜を保存することが重要な屋根に適しています。一方、貫通マウントには、屋根のデッキに掘削することが含まれます。点滅するアンカーが挿入され、レールはこれらのアンカーに固定されています。これにより、より永続的で安全な設置が提供されますが、漏れを防ぐために慎重に防水性が必要です。

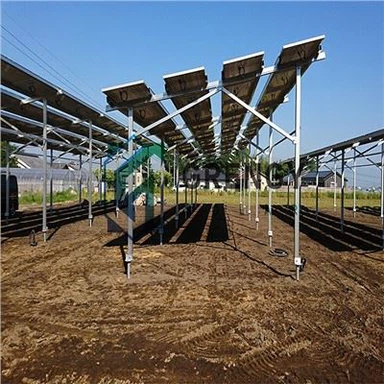

地上に取り付けられた固定レール
接地済みの固定レールは、通常、耐久性のために亜鉛メッキ鋼またはアルミニウムで作られています。それらは、コンクリートのフーチングまたはオーガーパイルの上に設置されています。フーチングは、ソーラーアレイのサイズに応じて、通常は6 - 8フィート離れた定期的に配置されます。その後、レールは足場にボルトで固定されます。小さな住宅地に取り付けられたシステムの場合、レールのセットは15 - 20フィートに及ぶことがありますが、大規模な商業設備には数百フィートのレールが伸びることがあります。これらのレールは固定された傾斜角度に設定されており、これは年間を通して太陽暴露を最大化するために局所緯度に基づいて計算されます。
利点：固定マウントレールは、シンプルな設計があり、可動部品が少ないため、費用対効果が高くなります。また、非常に耐久性があり、強風や大雪の荷物など、厳しい気象条件に耐えることができます。サービスに複雑な追跡メカニズムがないため、メンテナンスは比較的簡単です。
最適：固定マウントレールは、日光にさらされる一貫したエリアと、初期コストが主な考慮事項であるエリアに適しています。それらは、安定した気象パターンを備えた地域の住宅用ソーラー設備、小さな商業屋上、および地上搭載システムで一般的に使用されています。
2。調整可能なマウントレール
屋根に取り付けられた調整可能なレール
一部の屋根に取り付けられたシステムでは、マイナー角度調整を可能にする調整可能なレールを使用しています。これは、屋根のピッチが最大限の日光にさらされるのに理想的ではない場合に役立ちます。これらのレールには多くの場合、一連の事前に乾燥した穴またはスロットがあり、インストーラーが特定の範囲内のパネルの角度を変更できるようにします。たとえば、20度のピッチの傾斜した屋根では、最適な太陽角が30度の場合、調整可能なレールを設定して、パネルの傾きを10度増加させることができます。これは、レールブラケットのボルトを緩め、適切な穴に再配置することで実現できます。
地上に取り付けられた調整可能レール
地上に取り付けられた調整可能なレールは、より洗練されており、大規模なソーラーファームでよく使用されます。一部の高度なシステムでは、季節またはリモートで調整することができます。これらのレールは、傾斜または回転できるフレームに取り付けられています。たとえば、大きな太陽光発電所では、レールは、時期に基づいてパネル角を調整できる電動システムに接続される場合があります。冬の間、空の太陽が低くなると、レールはより急な日光を捕らえるために急な角度に傾くことができます。夏には、過熱を避けるために浅い角度に調整できます。
利点：調整可能なマウントレールは、ソーラーパネルの向きを最適化する柔軟性を提供します。季節の変動などの日光状態の変化に適応することができ、局所的なシェーディングや屋根/地面の不規則性を補うために微調整できます。これにより、固定マウントレールと比較してエネルギー生産が増加する可能性があります。
最適：日光の強さに季節的な季節変化が大幅に変化するエリア、または設置サイトにいくつかのシェーディングの問題がある場所。調整可能なレールは、エネルギー出力を最大化することが優先事項である商業およびユーティリティスケールのソーラープロジェクトにも有益です。
3。マウントレールの追跡
単一軸追跡レール
水平方向の単一軸追跡：これらのレールは、水平軸、通常は東から西に沿ってパネルを回転させるように設計されています。彼らは、太陽の毎日の経路をたどるために、多くの場合、ソーラーセンサーによって制御される電動システムを使用します。太陽が空を横切って移動すると、レールはソーラーパネルを回転させ、可能な限り直接太陽に直面していることを確認します。大規模なソーラーファームでは、水平の単軸追跡レールに取り付けられたパネルの列がエネルギー生産を大幅に増加させる可能性があります。たとえば、太陽の経路が1日を通して比較的一貫しているアリゾナのような場所では、このタイプの追跡システムは、固定マウントシステムと比較して20 - 30％20 - 30％緩やかなエネルギー出力を高めることができます。
垂直シングル軸追跡：垂直シングル軸追跡レールは、垂直軸に沿ってパネルを回転させます。これは、より高い緯度など、年間を通じて太陽の標高がより大きく変化する地域で役立ちます。パネルを調整して、空の太陽の高さの変化をたどり、日光の捕獲を最大化できます。たとえば、北ヨーロッパの国では、垂直の単一軸追跡レールは、太陽が空の太陽がはるかに低い冬の間、太陽光パネルが限られた日光を最大限に活用するのに役立ちます。
デュアル軸追跡レール
デュアル軸追跡レールは、最も高度なタイプです。パネルを水平方向と垂直の両方で回転させることができ、パネルは空の太陽の位置を非常に正確に追跡できます。これは、モーター、センサー、および制御システムの組み合わせによって達成されます。砂漠地域の大規模な太陽光発電の設置では、デュアル軸追跡レールは、パネルが常に太陽の光に垂直になるようにすることでエネルギー生産を最適化できます。これにより、固定マウントシステムと比較してエネルギー出力が30 - 40％増加する可能性があります。
利点：マウントレールの追跡は、パネルの向きを常に調整して太陽を追うことにより、エネルギー生産を大幅に向上させます。それらは、高い太陽放射照度のある地域での太陽エネルギー捕獲を最大化するのに特に効果的です。
最適：ユーティリティスケールのソーラーファームと、エネルギー生産の増加により追跡システムのコストを相殺できる大規模な商用ソーラー設備。また、生成される追加のエネルギーがより大きな節約につながる可能性があるため、電力コストが高い地域にも適しています。
4。専門のマウントレール
ソーラーカーポートマウントレール
ソーラーカーポートマウントレールは、ソーラーパネルをサポートしながら、車両に日陰を提供するように設計されています。多くの場合、パネルの重量を負担し、車両からの潜在的な影響に耐えるために、強力な鋼やアルミニウムでできています。レールはカーポートのフレームに設置されており、通常は車のクリアランスを提供するために昇格します。ショッピングモールの駐車場では、ソーラーカーポートマウントレールを使用して、日陰のエネルギー - 生成エリアを作成できます。レールは、ソーラーパネルを簡単に取り付けることができる方法で配置されており、駐車場の全体的なアーキテクチャと溶け込んで、審美的に心地よいように設計されています。
キャノピーマウントレール
キャノピーマウントレールは、カーポートマウントレールに似ていますが、屋外の座席エリアや歩道に日陰を提供するなど、非車両に関連するアプリケーションで使用されます。それらは軽量でありながら頑丈であるように設計されており、多くの場合アルミニウム構造を使用しています。ホテルの屋外パティオでは、キャノピーマウントレールは電力を生成するソーラーパネルをサポートしながら、ゲストに日陰を提供します。これらのレールは、キャノピーの特定の寸法と設計要件に合わせて、形状とサイズでカスタマイズできます。
利点：専門のマウントレールは、太陽エネルギーの生成とシェーディングなどの他の実用的な使用を組み合わせたデュアル機能を提供します。彼らは、特に土地が限られている都市部で、スペースを効率的に使用する素晴らしい方法です。
最適：日陰と太陽のエネルギー生成の両方が必要な商業および住宅地。ソーラーカーポートマウントレールは駐車場に最適ですが、キャノピーマウントレールはパティオや通路などの屋外のリビングスペースに適しています。
